凸輪分割器的內部結構是怎樣的?

您的當前位置: 首 頁 > 新聞動態 > 行業資訊 > 凸輪分割器的內部結構是怎樣的?

凸輪分割器的內部結構是怎樣的?

發布日期:2024-08-28 11:57:43 來源:http://www.99hgz.com/ 點擊:0

  凸輪分割器的內部結構相對復雜但設計精巧,主要由以下幾個關鍵部件組成:

  1. 驅動凸輪部件:這是凸輪分割器的核心部件,負責將動力傳遞給整個機構。它通常是一個具有高精度曲線的凸輪,通過其旋轉來驅動其他部件的運動。

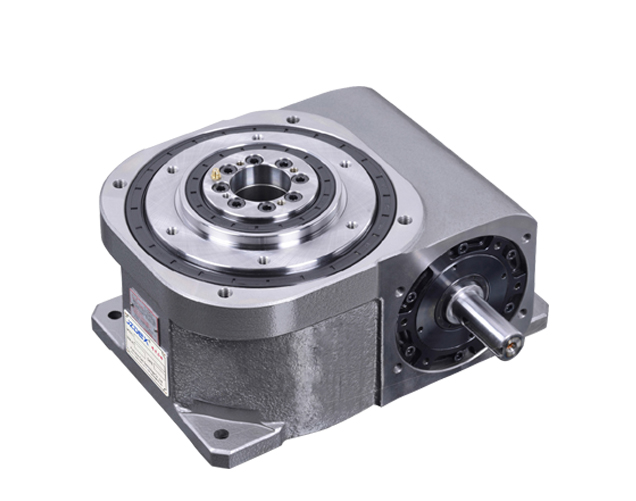

凸輪分割器

  2.輸入軸:輸入軸與輸出軸呈直角相交,通常位于分割器的右側。在輸入軸上裝有一個稱為“驅動部”的裝置,這是一個能夠傳遞扭矩的機構,負責將外部動力(如電機)傳遞給凸輪分割器。

  3.輸出軸:輸出軸位于分割器的左側,其上裝有一個被稱為“分割輪”的裝置。分割輪由高硬度的鋼材制成,表面經過精細的研磨和拋光處理,以確保運轉時的平穩性和精度。分割輪通過滾子軸承支承在殼體上,與輸出軸呈一體結構,實現準確的間歇運動。

  4.軸承:軸承在凸輪分割器中起著至關重要的作用,它們用于支撐分割輪和其他旋轉部件,減少摩擦和磨損,提高運轉的平穩性和精度。

  5.殼體:殼體通常由鑄鐵制成,是凸輪分割器的外部框架。它不僅支撐和保護內部部件,還內部裝有潤滑系統,以減少運轉時的摩擦和磨損。同時,殼體上還裝有許多密封件,以保證內部潤滑油不外泄,并且能夠抵抗外部環境的污染。

  6.其他附件:除了上述主要部件外,凸輪分割器還可能包括油封、潤滑油、平墊、偏心套等附件,這些附件共同協作,確保凸輪分割器的正常運轉和長期穩定性。

  總的來說凸輪分割器的內部結構通過精 密的設計和制造,實現了動力的有效傳遞和準確的間歇運動,廣泛應用于各種自動化設備中。


相關標簽:凸輪分割器
